Nepravidelný blikač

8. 7. 2008

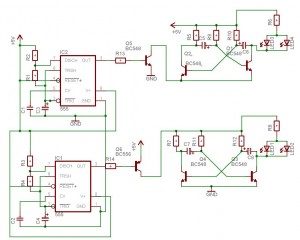

Jedná se o imitaci majáku záchraných složek.Zapojený je sestaveno z dvou klopných obvodů s časovači NE555 a dvou klopných obvodů z tranzistorů.
Obrazek

















Časovače řídí spouštšní klopných obvodů s tranzistory a jsou naladěny na frekvenci 1,2Hz.Klopné obvody s tranzistory ovládají světelné diody a ty blikají s frekvencí 4Hz.Led diody lze použít jakékoliv barvy jen je potřebazměnit předřadný rezistor před nimi.V seznamu součástek je použit rezistor pro modré diody.Napájecí napětí je 5V až 6V
Lepší obrázek zapojení http://img187.imageshack.us/my.php?image=beznzvujo8.jpg

Ukázka funkce na:
http://www.stream.cz/video/6/107755-nepravidelny-blikac

Seznam součástek
R1,R4 - 120k
R2,R3 - 15k
R5,R6,R7,R8 - 62,5
R9,R10,R11,R12 - 8k2
R13,R14 - 1k5
IC1,IC2 - NE555
C1,C2 -  10n
C3,C4 - 4M7
C5,C6,C7,C8 - 22M
Led 1,Led 2,Led 3,Led 4 - Modré Led
