Jednoduché pískadlo

15. 11. 2007
Pískadlo slouží například ke zkoušení DPS,zkratu apod.
Obrazek

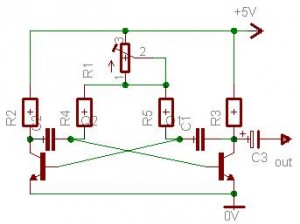

Na schématu je jeho zapojení,výstup na sluchátko  nebo piezokeramický měnič na svorku out a mínus napájení,celé zapojení je napájeno +5V.Pro použítí na zkoušení průchodnosti kabelů nebo spojů na DPS se zkušební hroty dají mezí  napájecí svorku + 5V tedy ho rozpojí.Při spojení hrotů se potom spojí +5V zase dohromady a zařízení by se mělo zozpíska.Na výstup je nevhodné použít reproduktor.Trimrem se ladí hlasitost,po nalezení nejvyšší hlasitosti je vhodné ho nahradit pevným rezistorem.
Rozpis součástek:
T1,T2 - BC548
C1,C2 - 10n
C3 - 10M
R2,R3 - 2k2
R4,R5 - 15k
R1 - trimr 15k
